Il controllo e il collaudo di un impianto HVAC (Heat, Ventilation and Air Conditioning) non sono dei semplici passaggi tecnici, ma attività determinanti per garantire efficienza, sicurezza e prestazioni nel tempo. Per questo motivo tutte le aziende e gli impiantisti che costruiscono e istallano impianti di climatizzazione devono poter contare su strumenti di misura affidabili e professionali, in grado di verificare con accuratezza tutti i parametri fondamentali per il corretto funzionamento dell’impianto.
Ogni apparecchio di misura racchiude un vero e proprio mondo: numerose tipologie e applicazioni da analizzare per capire quale prodotto è il più adatto all’utilizzo che ne si deve fare.
Ma! Quali sono gli strumenti di misura indispensabili da utilizzare per il collaudo e la manutenzione degli impianti di climatizzazione?
Velocità, portata e temperatura di un flusso d'aria: scopri l'Anemometro!
L'Anemometro è uno strumento di misura indispensabile perché è in grado di determinare il rendimento dell’impianto. Una corretta distribuzione e portata, abbinata ad un calcolo efficiente del ricambio dell’aria necessario sono infatti l’aspetto fondamentale di un buon impianto HVAC. Esistono diverse tipologie di anemometro, ciascuna pensata per applicazioni specifiche:

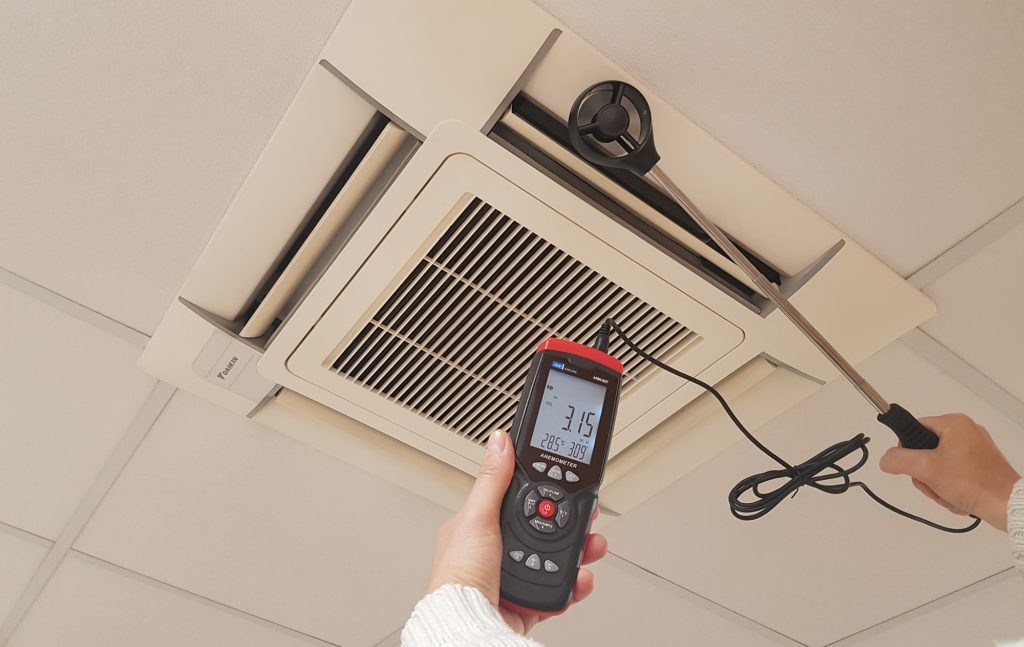

1. Anemometro a ventolina
É la tipologia di strumentazione più diffusa in questo settore e offre dei vantaggi in termini di ingombro ed economicità, ma è difficilmente impiegabile in ambienti aperti, a basse velocità (limite 0,4/0,5 m/s) e in presenza di temperature elevate, con un campo di esercizio tipico compreso tra 0 °C e 50 °C.
É uno strumento progettato per garantire semplicità d’uso e affidabilità e consente di rilevare in modo rapido ed efficace velocità e portata dell’aria all’interno di canali, condotti, grate e bocchette di impianti di condizionamento, riscaldamento, climatizzazione e aspirazione.
2. Anemometro a filo caldo
Si tratta del fratello gemello della versione a ventolina ma con un principio di funzionamento differente che sfrutta il sistema “Hot wire” (Filo caldo) per garantire misurazioni estremamente precise. Grazie alla sensibilità elevata, alla capacità di rilevazione omnidirezionale anche in ambienti aperti, al design telescopico e al basso ingombro, è lo strumento ideale per chi cerca performance e versatilità.
Va tenuto conto che, trattandosi di uno strumento più performante, presenta un costo maggiore e non è adatto a velocità e temperature elevate.

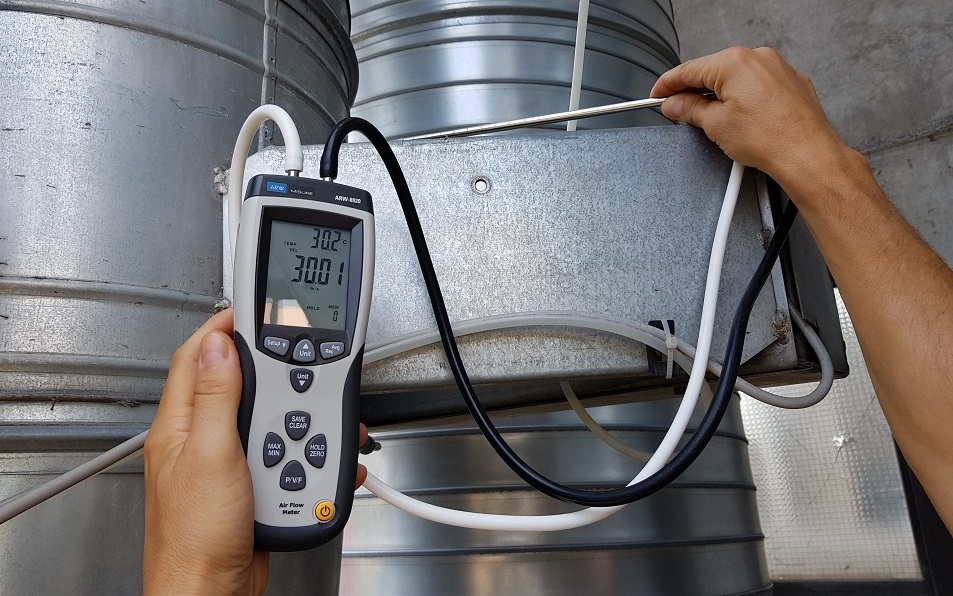

3. Anemometro a Tubo di Pitot
Quando le condizioni di misura diventano complesse, l’Anemometro a tubo di Pitot è la soluzione ideale per il controllo avanzato degli impianti HVAC. Questo strumento, basato su un micromanometro differenziale, permette di calcolare con precisione velocità e portata dell’aria secondo la teoria di Pitot, garantendo prestazioni affidabili anche dove altri strumenti mostrano dei limiti.
È particolarmente indicato in presenza di temperature elevate, alte velocità dell’aria e funziona anche in presenza di impurità o sporcizia, rendendolo uno strumento indispensabile per interventi in contesti critici. Grazie ai tubi di diversa lunghezza consente di raggiungere facilmente i punti più difficili dei condotti, garantendo controlli accurati e mirati. Per garantire misurazioni precise è fondamentale posizionare il tubo perpendicolarmente al flusso d’aria, tenendo conto che a basse velocità la sensibilità dello strumento può diminuire.
Analizzare il comfort microclima è importante! Scopri la centralina microclimatica
Il comfort microclimatico non è solo una questione di benessere, si tratta di uno dei parametri chiave per la valutazione dei rischi nei luoghi di lavoro, come previsto dal Decreto Legislativo n. 81 del 9 aprile 2008 sulla salute e sicurezza dei lavoratori. Il calcolo degli indici di valutazione del benessere termico PPD e PMV , integrati con il parametro WBGT, sono fondamentali al fine di definire la qualità delle condizioni ambientali di uno spazio specifico.
Ma quali fattori influenzano realmente il comfort microclimatico? L’attività fisica, l’abbigliamento e le caratteristiche dell’ambiente possono incidere profondamente sulla percezione di disagio, generando sudorazione e, in alcuni casi, aumentando il rischio di stress fisico o altre problematiche.
Per questo motivo è essenziale disporre di strumentazione precisa e affidabile, progettata per misurare con facilità i parametri chiave del microclima. Vediamo alcuni strumenti progettati a tale scopo:

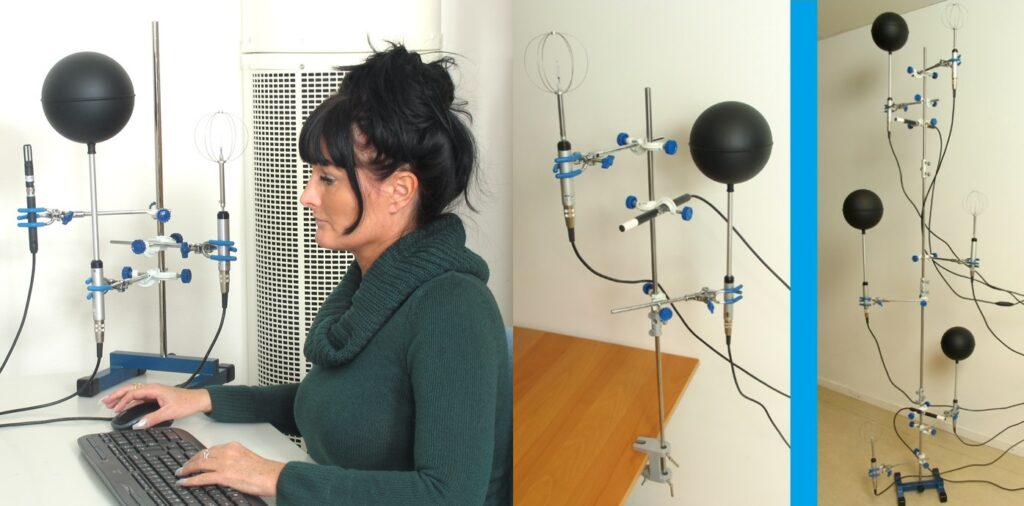

4. Sistema di analisi del microclima Swema: Comfort termico certificato ISO 7730!
Garantire il comfort termico in ambienti di lavoro o spazi pubblici non è mai stato così semplice grazie al sistema di analisi microclima Swema ISO 7730. Questo strumento analizza l’impatto combinato di quattro variabili ambientali e due variabili personali per capire esattamente quanto caldo o freddo percepisce una persona.
Le variabili ambientali monitorate:
- Temperatura dell’aria
- Velocità dell’aria
- Umidità relativa
- Temperatura radiante media
Le variabili personali considerate:
- Livello di attività fisica
- Isolamento fornito dall’abbigliamento
Si tratta di un sistema progettato per ambienti termici moderati ed è pienamente conforme agli standard ISO 7726 e ISO 7730, garantendo misurazioni sempre accurate.

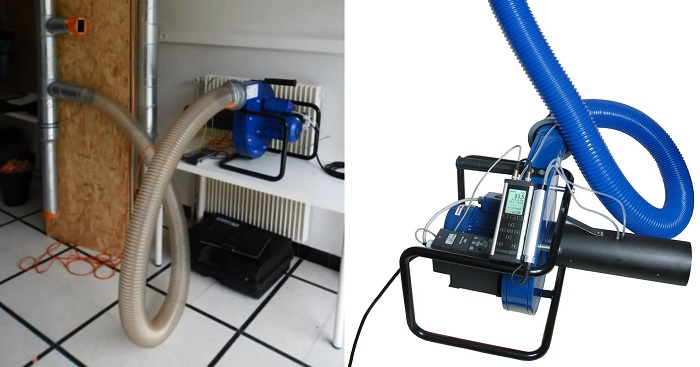

5. Duct leakage tester: Il Dispositivo indispensabile per la tenuta dei canali HVAC
Tutti gli impianti aeraulici composti da canalizzazioni sia in ambito condizionamento, climatizzazione e ventilazione vengono sottoposti ad una prova di tenuta al fine di scoprire eventuali perdite. Il Dispositivo per prove di tenuta canali di ventilazione ARW-765 o meglio chiamato "Duct leakage tester" è lo strumento professionale progettato per verificare la tenuta delle canalizzazioni, individuando perdite invisibili che possono causare dispersioni energetiche e aumentare i costi di gestione.
Nonostante sia poco conosciuto, questo dispositivo è indispensabile per il collaudo HVAC. Grazie a test di tenuta conformi agli standard internazionali EN-12237 e EN-1507, il Duct Leakage Tester permette all'utente di individuare dispersioni d’aria dove l’occhio umano non può arrivare, riducendo tempi e sforzi e garantendo misurazioni precise. Con un unico strumento puoi identificare rapidamente le perdite nei canali, migliorare l’efficienza dell’impianto e assicurare il massimo comfort negli ambienti!
