CERCASERVIZI E LOCALIZZATORE DI GUASTI E INTERRUZIONI IN TUBI E CAVI
Di cosa si tratta!!!
Il cercaservizi o meglio localizzatore tubi e cavi e relativi guasti ed interruzioni è composto da due unità, una trasmittente e un ricevitore, che in alcune applicazioni possono essere anche utilizzate in simultanea.
Il segnale prodotto dalla trasmittente consiste in corrente modulata che produce intorno ad un conduttore un campo elettromagnetico che viene rilevato dall’unità di ricezione in modo semplice e preciso evitando, in molte situazioni, enorme dispendio di tempo e denaro.
Quali sono le principali applicazioni di questo dispositivo:
- Ricerca ed individuazione di tubi e cavi nella parete, interruzioni del circuito o corto circuito nei conduttori
- Individuazione del percorso di un tubo o di una linea elettrica nel terreno.
- Identificazione di dispositivi di protezione e correlazione a circuiti elettrici.
- Ricerca di prese elettriche e scatole di distribuzione intonacate per sbaglio.
- Identificazione d’interruzioni e corti circuiti nei riscaldamenti nel pavimento a pannelli radianti.
- Ricerca e individuazione del percorso di tubi metallici in impianti di riscaldamento nelle murature, nei pavimenti e nel terreno.
L’estrema semplicità nell’eseguire la misurazione
Come abbiamo specificato in precedenza, si tratta di due o più unità composte da una trasmittente e un ricevitore. Il segnale prodotto dalla trasmittente consiste in una corrente modulata che produce intorno ad un conduttore (cavo o tubo metallico) un campo elettromagnetico. Questo campo elettromagnetico trasmesso intorno al conduttore induce una tensione nelle bobine di ricezione. In entrambi i modi, automatico e manuale, il ricevitore lavora con tre bobine indipendenti dalla posizione. Una ricerca selettiva ed in base alla posizione avviene nel modo selettivo con solo una bobina attiva. La tensione indotta è aumentata dal ricevitore, decodificata, trasformata nel segnale d’origine e compare nell’indicazione. In parole più semplici…non resta che collegare l’unità trasmittente al conduttore e utilizzare l’unità ricevente per rielevare e seguire il segnale prodotto.
Per semplificare l’utilizzo….Entriamo nel dettaglio di alcune possibili applicazioni (riferite al modello localizzatore cavi ARW-1012)

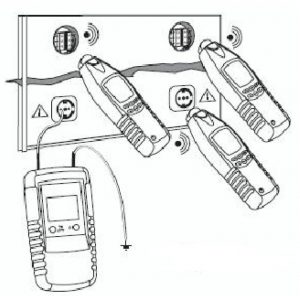

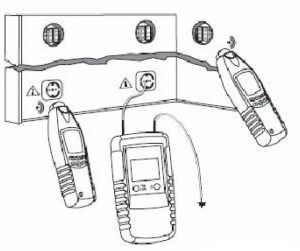

Rilevamento ed identificazione del percorso di conduttori, prese di corrente, interruttori e scatole di derivazione di un circuito elettrico in impianti interni
In circuiti chiusi (Uso bipolare)
Rilevamento di corti circuiti e collaudo di conduzioni, in pratica circuiti elettrici sotto tensione e fuori tensione. Circuiti elettrici fuori tensione sono alimentati direttamente dalle batterie dell’apparecchio. Nei circuiti elettrici sotto tensione il ricevitore preleva l’energia dal circuito elettrico. Esempio di un circuito elettrico chiuso: Circuiti elettrici chiusi sono adatti ad esempio per il rilevamento di prese di corrente, interruttori, dispositivi di protezione ecc. in impianti interni sotto tensione.

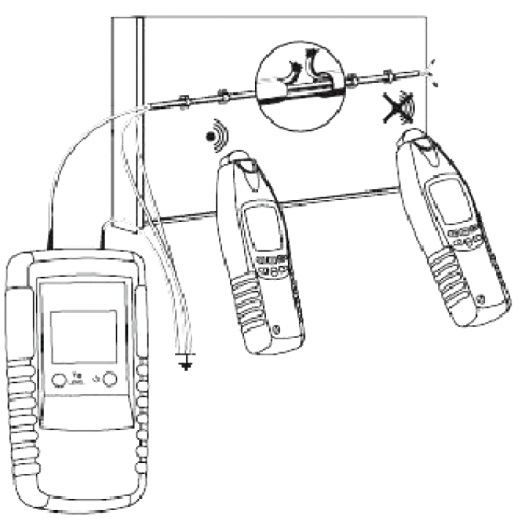

Rilevamento di interruzioni del circuito elettrico (uso unipolare)

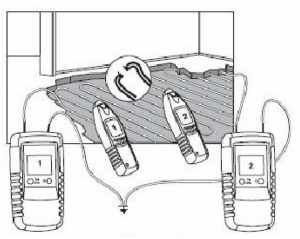

Localizzazione di un guasto in un impianto di riscaldamento a pavimento (uso unipolare)

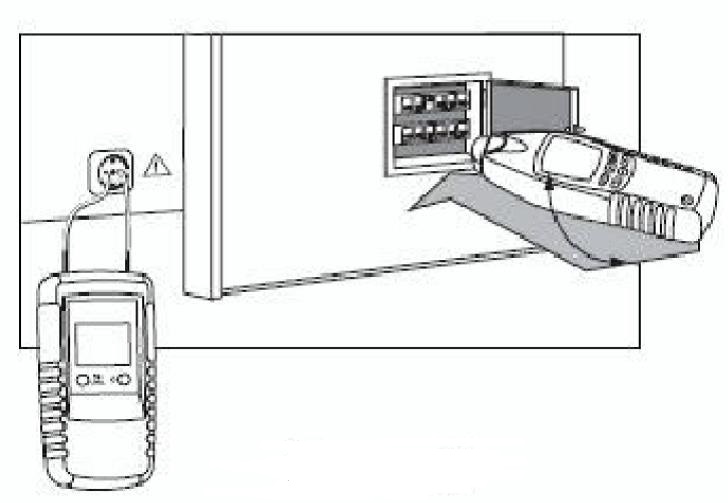

Ricerca di dispositivi di protezione (uso bipolare)

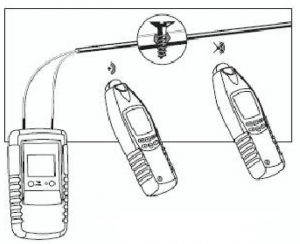

Rilevamento di corti circuiti nei conduttori (uso bipolare)

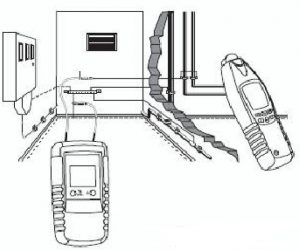

Localizzazione del percorso di tubi in impianti di riscaldamento domestici o industriali (Uso unipolare)

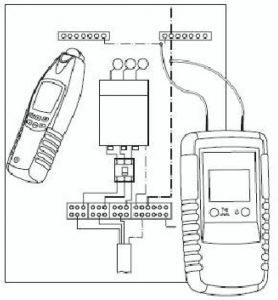

Rilevamento di un intero cablaggio elettrico in un impianto domestico (Uso unipolare)
