Quante volte hai dovuto distruggere un pezzo solo per poterlo misurare?
Ogni volta che la geometria interna di un componente diventa inaccessibile, effettuare un controllo dimensionale ha numerose difficoltà: Cavità interne, filettature nascoste, sottosquadri irraggiungibili he non possono essere misurati dall’esterno costringono spesso le aziende a ricorrere a metodi invasivi, ovvero tagliare il pezzo, sezionarlo e analizzarlo dall’interno. Il risultato? Spreco di tempo, perdita di materiale e costi aggiuntivi.
Oggi questa sfida ha una risposta concreta: I Siliconi bicomponenti
Misura l'impossibile con i Siliconi bicomponenti
I siliconi Bicomponenti sono una soluzione innovativa che risolve in modo rapido ed efficace i problemi legati alla verifica di componenti con geometrie non misurabili dall’esterno e che ti consente di ottenere in pochi minuti una copia fedele delle cavità interne dei tuoi componenti.

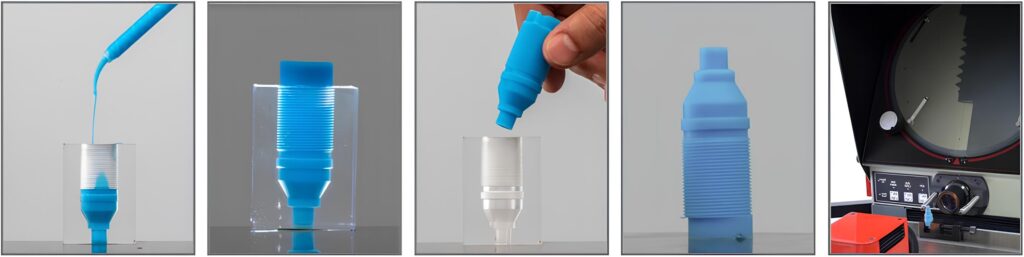

Come funziona? In 3 semplici passaggi:
- La cavità interna del pezzo viene riempita con un materiale siliconico bi-componente, disponibile in versione liquida, semi-solida o in pasta, erogato direttamente da una pistola specifica.
- Il silicone viene miscelato direttamente dalla pistola e iniettato a freddo, senza pressione, penetrando in ogni dettaglio e ricreando perfettamente la geometria interna senza lasciare residui.
- Dopo un breve tempo di indurimento di circa 15-25 minuti, si ottiene un elemento in gomma siliconica che non aderisce al pezzo e che, grazie alla sua elasticità, può essere estratto senza deformazioni o rotture. Il risultato è una replica fedele e stabile, ideale per un controllo dimensionale non distruttivo, preciso e affidabile.
Scopri perché i Siliconi bicomponenti cambieranno il tuo modo di misurare
Grazie ai Siliconi, puoi finalmente dire addio ai metodi invasivi e ottenere una visione completa delle geometrie interne in pochi minuti, ecco tutti i suoi vantaggi:
- Non distruttivo: il componente originale rimane intatto, così puoi riutilizzarlo, archiviarlo o continuare i test.
- Estremamente preciso: ogni dettaglio interno è riprodotto con la massima fedeltà.
- Facile da usare: non serve nessun macchinario complesso, solo un kit pratico e intuitivo.
- Veloce e affidabile: risultati pronti in tempi record.
- Adatto a tutto: riproduce cavità profonde, sottosquadri, filettature, forme complesse, il tutto con la massima precisione.
- Conveniente: riduce drasticamente tempi, costi e sprechi.

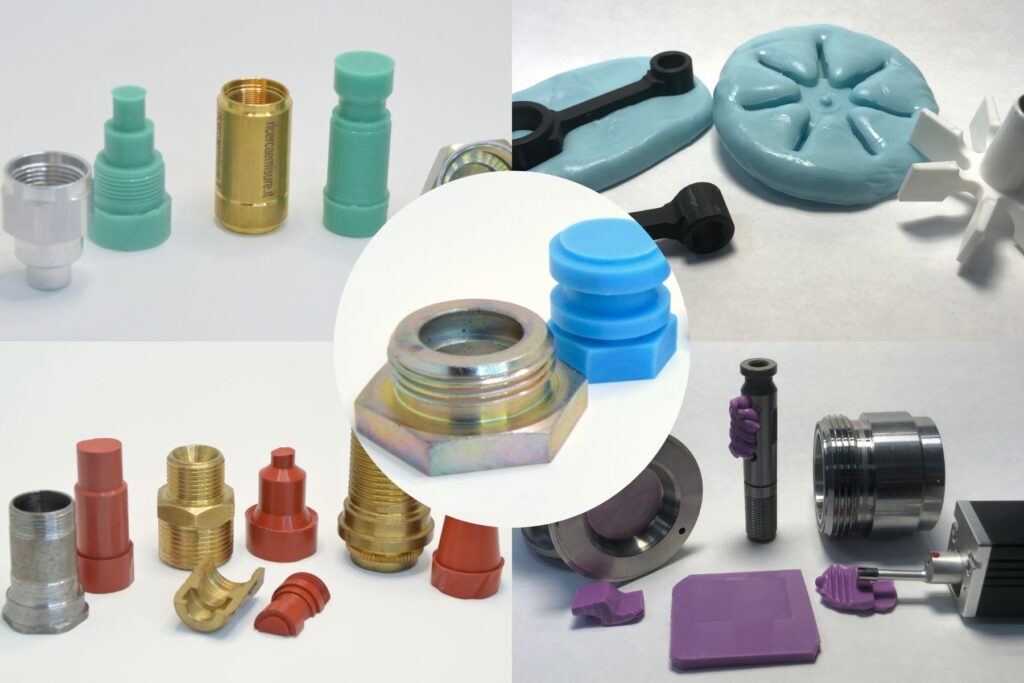

Scegli la versione perfetta per le tue esigenze!
Ogni applicazione ha le sue particolarità: geometrie più o meno complesse, materiali diversi, accessibilità variabile. Per questo motivo esistono diverse tipologie di silicone bicomponente, così puoi scegliere la soluzione più efficace per il tuo tipo di analisi.
Siliconi bicomponenti in formato liquido
Disponibili in tre colorazioni (Verde, Blu e Rosso), ciascuna dedicata a un diverso livello di fluidità e durezza, i siliconi ARW-912, ARW-914 e ARW-916 rappresentano un sistema completo per ogni esigenza di replica e controllo metrologico:

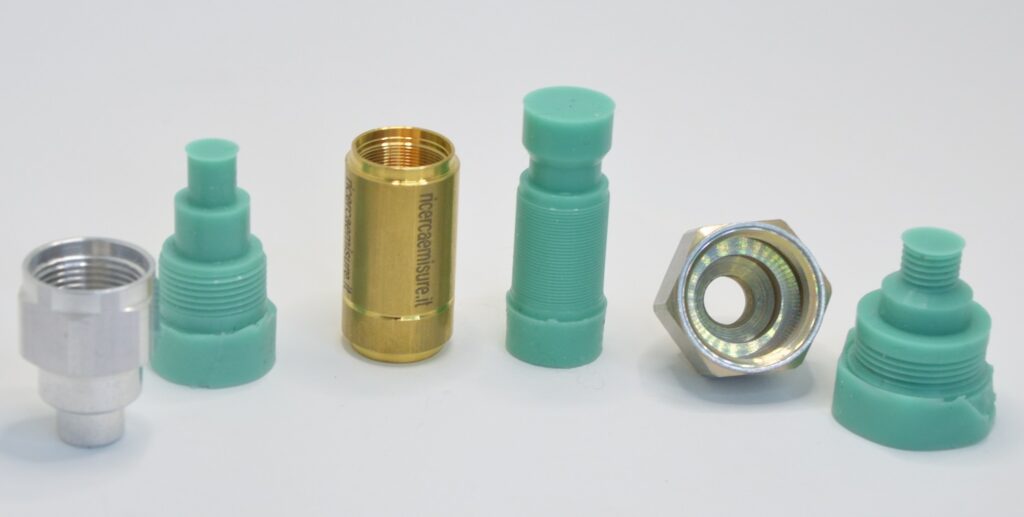

ARW-912 (Verde): Massima fluidità per geometrie complesse
Hai bisogno di raggiungere le cavità più nascoste senza tagliare o sezionare il pezzo?
L’ARW-912 è un silicone liquido ad alte prestazioni, sviluppato per la replica estremamente accurata di forme complesse, come filettature interne o sottosquadri profondi. Grazie alla sua elevata fluidità, penetra facilmente anche nelle cavità più sottili, riproducendo in modo fedele forme, dimensioni e finiture superficiali.
Dopo circa 25 minuti a 23°C, il materiale raggiunge una durezza finale di 20 Shore A, combinando elasticità e resistenza alla lacerazione: una caratteristica che facilita l’estrazione senza danneggiare la replica o il componente originale. Con una riproducibilità di ±4 μm, l’ARW-912 è perfetto per controlli dimensionali, rilievi metrologici e analisi ad alta precisione.
Può inoltre essere utilizzato come protezione temporanea o guarnizione elastica sostitutiva, grazie alla sua memoria di forma e robustezza.

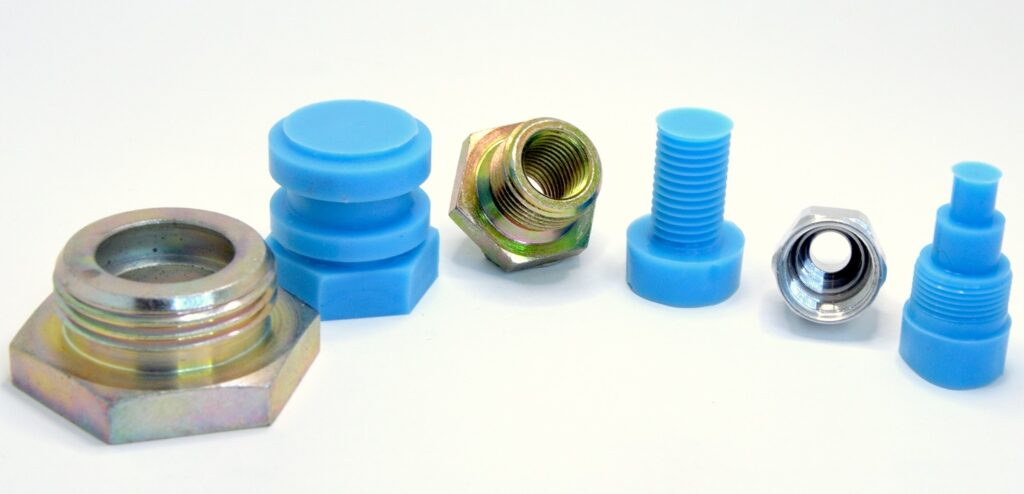

ARW-914 (Blu): Precisione e velocità in un unico materiale
Questo silicone fluido ad alta precisione è pensato per la replica di componenti con fori profondi, filettature ampie o piccoli sottosquadri, garantendo un’ottima penetrazione e una riproduzione estremamente accurata delle forme originali.
Dopo soli 15 minuti a 23°C, raggiunge una durezza intermedia di 35 Shore A, garantendo il perfetto equilibrio tra elasticità per la sformatura e rigidità per misure stabili e affidabili. Anche in presenza di deformazioni durante l’estrazione, la replica mantiene stabilità dimensionale e forma invariata. Con una riproducibilità di ±3 μm, l’ARW-914 si distingue per la sua rapidità di indurimento, stabilità dimensionale e affidabilità nelle applicazioni metrologiche di alta precisione.

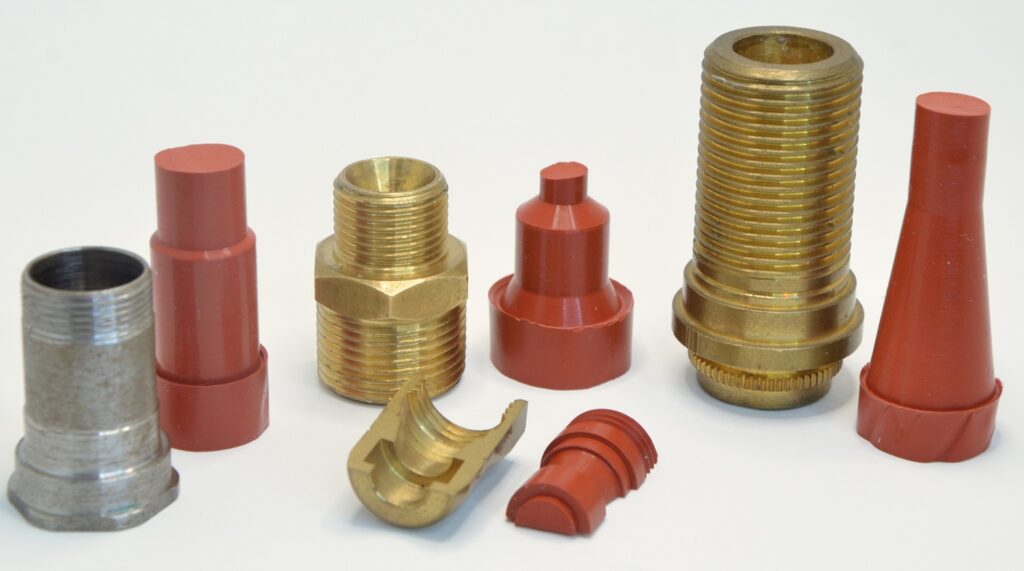

ARW-916 (Rosso): Stabilità assoluta per rilievi di alta precisione
Per chi cerca repliche rigide, dimensionalmente stabili e prive di deformazioni, l’ARW-916 è la scelta perfetta. Questo silicone a bassa fluidità è progettato per la replica precisa di fori lisci, cavità senza sottosquadri e raggi di raccordo, garantendo una replica fedele e compatta inalterabile nel tempo.
Dopo circa 25 minuti a 23°C, forma una materiale semi-rigido con durezza finale di 60 Shore A con una riproducibilità fino a ±1 μm, che assicura un’eccellente stabilità dimensionale e permette misurazioni con strumentazione a contatto, come calibri o tastatori. Può essere utilizzato anche per maschere di protezione, sigillature temporanee o tappi su misura, offrendo robustezza e affidabilità in ogni condizione.
Siliconi bicomponenti in formato fluido
Sono disponibili in due versioni: ARW-840 (azzurro) e ARW-895 (viola), questi materiali sono realizzati per rispondere a esigenze diverse di replica, controllo dimensionale e analisi superficiale.
Entrambe le varianti vengono fornite in kit pratici (da 4 cartucce da 48 ml con 10 iniettori o 10 cartucce da 48 ml con 20 iniettori), compatibili con i sistemi di erogazione ARW SHAPE IN SET per un’applicazione semplice, pulita e precisa.
Silicone ARW-840 (Azzurro): Rapidità e adattabilità per repliche immediate
Hai bisogno di risultati rapidi e affidabili, senza preparazioni complesse? Il silicone ARW-840 è la risposta. Con la sua densità media, è ideale per la replica di superfici esterne anche senza strutture di contenimento. Grazie alla sua formulazione bilanciata, può essere colato direttamente sul componente e indurisce in soli 2 minuti a 23°C, formando una replica elastica, dettagliata e dimensionalmente stabile (40 Shore A). Garantisce una riproducibilità di ±8 μm, offrendo la combinazione perfetta tra flessibilità e precisione.
Questo silicone è particolarmente apprezzato per la rapidità di applicazione e la sua capacità di adattarsi anche a geometrie complesse, rendendolo perfetto per: rilievi dimensionali rapidi o supporto ai siliconi liquidi ARW-912, ARW-914 e ARW-916, per contenere e gestire le colate senza fuoriuscite.
Silicone ARW-895 (Viola): Massima precisione per analisi di micro-topografia
Quando ogni dettaglio conta, entra in gioco l’ARW-895.
Questo silicone bicomponente ad altissima precisione è stato sviluppato per replicare sia la macrogeometria sia la micro-topografia superficiale del componente originale, con una fedeltà impressionante.
La sua consistenza pastosa e non scorrevole lo rende ideale per superfici verticali o difficilmente accessibili, garantendo una stesura controllata e uniforme. Si polimerizza in circa 30 secondi a 23°C, raggiungendo una durezza finale di 95 Shore A, per una replica stabile, resistente e perfettamente estratta anche da geometrie articolate.
Con una riproducibilità di ±5% Ra, l’ARW-895 è la scelta ideale per analisi di rugosità e finitura superficiale, permettendo misure dirette con rugosimetri a contatto o strumenti ottici.
Perfetto per rilievi metrologici di altissima precisione, analisi superficiali avanzate e controlli non distruttivi ad altissima affidabilità.
Siliconi bicomponenti in pasta
acili da miscelare, rapidi da indurire e altamente adattabili, i siliconi in pasta ARW si adattano a ogni esigenza di misura e preparazione del pezzo, garantendo risultati costanti e ripetibili nel tempo.
La gamma comprende due modelli: l'ARW-745 e l'ARW-785, ciascuno studiato per soddisfare esigenze specifiche di precisione e stabilità dimensionale:
Silicone in pasta ARW-745: Flessibilità e affidabilità per posaggi ripetibili
Hai bisogno di un materiale che ti permetta di creare posaggi su misura, ripetibili e sempre precisi?
Il silicone in pasta ARW-745 è stato sviluppato proprio per questo: la sua formulazione specifica garantisce un’ottima adesione al pezzo, mantenendo al tempo stesso una buona elasticità finale, ciò consente numerosi cicli di posizionamento senza danneggiare né il materiale né il componente.
Si reticola in circa 5 minuti a 23°C, raggiungendo una durezza finale di 45 Shore A, perfettamente bilanciata tra stabilità e flessibilità. Con una riproducibilità di ±50 μm, l’ARW-745 garantisce una precisione ideale per controlli dimensionali, operazioni di misura e preparazioni rapide del pezzo, anche su forme irregolari.
Perché sceglierlo? Si applica facilmente, anche senza attrezzature, garantisce posaggi affidabili e ripetibili e l'elevata resistenza alla lacerazione, anche dopo numerosi cicli d’uso.

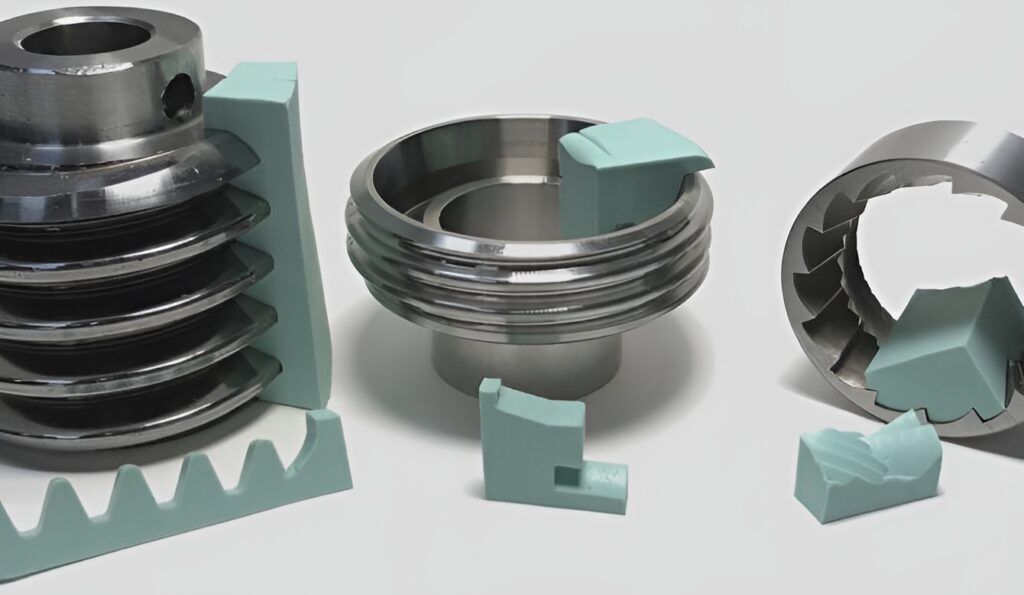

Silicone in pasta ARW-785: Precisione estrema per superfici e controlli di dettaglio
Quando la priorità è la fedeltà metrologica, entra in gioco il silicone in pasta ARW-785.
Questo materiale, miscelabile manualmente, è progettato per la replica precisa di geometrie esterne, offrendo una riproduzione estremamente accurata e superfici perfettamente definite.
Facile da lavorare, si modella in circa 2 minuti e si reticola in 8 minuti a 23°C formando una replica semirigida e stabile, con una durezza finale di 85 Shore A. Il risultato è una riproduzione con una precisione di ±10 μm, ideale per analisi di dettaglio, controlli dimensionali e verifiche metrologiche di alta precisione.
I suoi vantaggi: Alta rigidità per repliche dimensionalmente stabili, ideale per misurazioni di giochi, traferro e verifiche superficiali ed ottimo come supporto temporaneo per componenti delicati durante lavorazioni meccaniche.

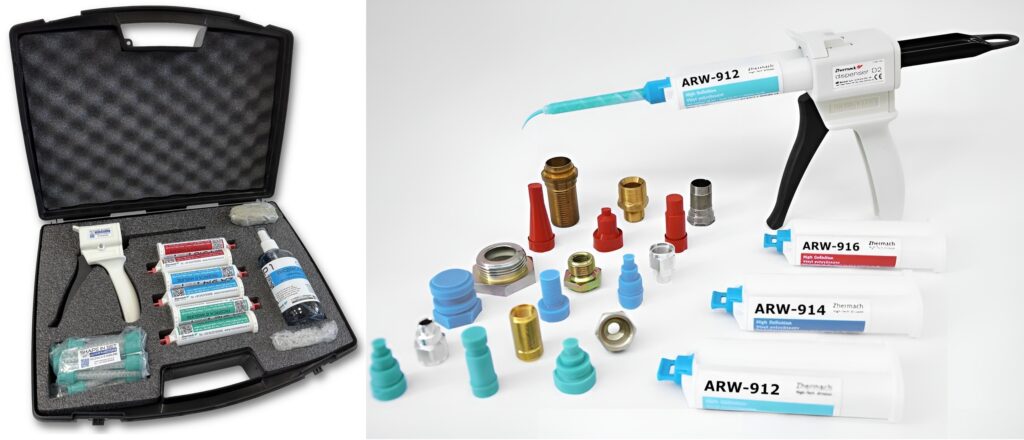

Il Kit Shape-in Set: tutto ciò che ti serve in un’unica soluzione!
Vuoi iniziare subito a eseguire controlli dimensionali non distruttivi in modo semplice e preciso?
Con il Kit cartucce siliconi SHAPE IN SET hai tutto l’occorrente per realizzare repliche interne perfette, senza strumenti complessi o lavorazioni aggiuntive.
Da cosa è composto il kit? Il sistema include 6 cartucce da 48 ml di siliconi bicomponenti (24 ml SILICONE + 24 ml CATALIZZATORE) a scelta tra i modelli ARW-912/ARW-914/ARW-916, una pistola erogatrice per una miscelazione automatica e uniforme ,15 iniettori mescolanti, 10 micro-imbuti per piccole cavità. una plastilina per supporto campione (1kg) e un liquido sgrassante da 250 ml.
Basta inserire la cartuccia, iniettare il silicone e attendere pochi minuti per ottenere una replica fedele e pronta per la misura.
