Il Sistema di Videoispezione Integrato

Abbiamo parlato di Video ispezione e citato due tipologie di prodotto, il video endoscopio compatto e il sistema di Video ispezione integrato. In questo articolo entreremo nel dettaglio analizzando caratteristiche, applicazioni, accorgimenti e vantaggi legati al Sistema di Videoispezione.

Esistono diverse tipologie che offrono delle caratteristiche differenti, ci sono versioni di fascia medio alta dove è possibile avere sistemi di traino motorizzati, telecamere regolabili dall’esterno e funzionalità estese. In questo articolo vi parlerò delle versioni più semplici ma nello stesso modo molto efficienti, e nello specifico andremo a vedere la versione Compatta e integrata dove tutto è raccolto di una valigia oppure in un sistema carrellato.

Quali sono le caratteristiche da non sottovalutare nella scelta di una telecamera per videoispezione?

• Il Cuore del sistema. La telecamera: una buona e robusta telecamera è certamente la prima cosa da considerare, vediamo quali aspetti possono determinarne la qualità:
  • Il materiale di costruzione: meglio optare per versioni costruite interamente in acciaio Inox che garantiscono una buona durata nel tempo. Sappiamo benissimo che l’applicazione di questi sistemi avviene spesso in condizioni poco favorevoli.
  • L’impermeabilità: soluzioni a tenuta stagna con grado IP67 (meglio ancora IP68) garantiscono l’utilizzo anche in immersione senza causare eventuali danni al sistema
  • Un buon angolo visivo: si tratta dell’angolatura di visione offerta dalla telecamera, più è ampio questo valore, più riusciamo ad avere una visione proiettata in avanti ma anche lateralmente. Una apertura di 110/120° è sicuramente un ottimo angolo di visione.
  • Una buona fonte di illuminazione: generalmente il sistema di illuminamento è sempre posizionato sulla testa della telecamera e rappresenta una delle caratteristiche da tenere in considerazione perché permette di avere una immagine qualitativa anche in condizioni proibitive, l’illuminazione a LED attualmente è la più efficiente in questa categoria di articoli.
  • Il Diametro della telecamera: Qui ci sono varie possibilità a seconda delle esigenze, generalmente le più diffuse hanno un diametro di circa 20/25mm. In ogni caso sono quasi sempre disponibili delle versioni opzionali con diametri inferiori oppure con caratteristiche differenti come la Trasmissione di un segnale Wireless per la localizzazione oppure dotate di un sistema di auto-livellamento.

• La funzione di registrazione: elemento fondamentale che non deve assolutamente mancare! La presenza di un sistema di registrazione immagini e video è la parte più importante perchè consente di salvare e documentare in modo completo la verifica eseguita. Meglio prediligere versioni con periferiche USB oppure SLOT SD Card che consentono di salvare i dati separatamente per poi rivederli sia direttamente sul monitor del sistema di videoispezione che in qualsiasi altro monitor, TV o PC.

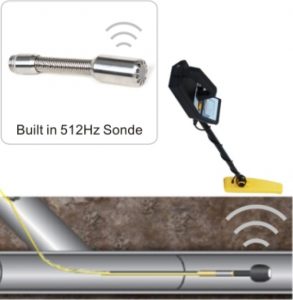

• La funzione Wireless: una opzione interessante che può ritornare molto utile, anche sottoforma di accessorio opzionale acquistabile in un secondo momento. Si tratta di una caratteristica della telecamera dotata di un segnale di trasmissione Wireless che permette di localizzarla facilmente con l'ausilio di un ricevitore di segnale. Questa funzione può risultare fondamentale in caso di ricerca guasti o rotture permettendoci di rilevare, in tempi molto rapidi, l’esatta posizione della telecamera all’interno della tubazione con un notevole vantaggio in termini di risparmio di tempo e denaro.
• La lunghezza del cavo di spinta della telecamera, qui dobbiamo esaminare attentamente le nostre necessità, teniamo presente che le soluzioni offerte dal mercato partono generalmente dai 20mt per arrivare ai 120mt e oltre. Soluzioni da 30/40mt sono quelle più richieste che offrono un utile operativo sufficiente nella maggior parte dei casi. Attenzione! Non dimentichiamo che l'introduzione della telecamera avviene attraverso un cavo di spinta, perciò lunghezze molto elevate, che non siano condotte rettilinee, ma con diverse curvature, possono creare alcune complicazioni come difficoltà di avanzamento che possono generare l'incastro della telecamera con le conseguenze del caso.
• Un sistema di alimentazione autonomo, considerato che la maggior parte degli impieghi di queste apparecchiature avviene in luoghi esterni o comunque in assenza di alimentazione, è fondamentale assicurarsi della presenza di una fonte di alimentazione autonoma ricaricabile.
• Il sistema di conteggio dei metri, questa opzione non è indispensabile ma può tornare utile per controllare quanto cavo è stato introdotto all’interno della tubazione o altro canale. Lo scopo di tale funzione è relativo alla eventuale localizzazione della telecamera in caso di rilevazioni di problematiche.
• La struttura di contenimento, nel caso della scelta di un sistema integrato con valigia, una delle caratteristiche da tenere in considerazione è la robustezza e la tenuta stagna dell’intero sistema che protegge tutte le parti sensibili dell’apparecchiatura compreso il monitor.
• La dotazione. Molti sistemi offrono anche in dotazione degli accessori importanti che possono agevolare il processo di videoispezione. Vediamo quali:
  • Adattatori per la telecamera che oltre a proteggerla da eventuali urti favoriscono la centratura e lo scorrimento all’interno delle tubazioni
  • Un telecomando per la gestione da remoto delle funzioni della telecamera e del monitor, molto utile e veloce da utilizzare
  • Un attacco accendisigari, utile in caso di mancanza di rete e con la batterie esaurita. Chiaramente per chi ha a disposizione una presa idonea alla quale potersi collegare.

Alcuni Accorgimenti Importanti nella scelta di una telecamera per videoispezione

• Cercare di proteggere sempre la testa della telecamera con adattatori o anelli di protezione per evitare danneggiamenti da urti violenti
• Fare attenzione al sistema di avvolgimento del cavo spinta, evitare di piegare eccessivamente il cavo in fibra ottica perché potrebbe spezzarsi essendo abbastanza rigido
• Ricordati di caricare sempre l’accumulatore, anche nei periodi dove non viene utilizzato il sistema, lasciarlo scarico per un periodo prolungato potrebbe causarne il decadimento completo
• Mantenere puliti i contatti della telecamera, la presenza di sporco nel connettore del cavo spinta potrebbe influenzare la qualità della visione.
