Quante volte ci siamo trovati nella situazione di dover vedere all’interno di particolari dove è impossibile arrivare con l’occhio umano, bene! A questo proposito vengono in aiuto delle particolari apparecchiature chiamate “Boroscopi” o “Video endoscopi” che, grazie alle loro caratteristiche, consentono di entrare in spazi angusti e stretti e visionare con precisione tutte le superfici, le parti e i componenti all’interno del particolare sottoposto ad esame.
Video Endoscopio Boroscopio articolato ARW-808AL con movimentazione esterna
Si tratta di un sistema portatile per visualizzazione video collegato ad una micro telecamera con cavo lunghezza 1mt. In grado di effettuare delle riprese all’interno e all’esterno di oggetti con la possibilità di registrazione e salvataggio del filmato e delle immagini per una valutazione successiva. Esistono varie tipologie di Video Endoscopi portatili che si differenziano per forma, dimensioni, qualità e risoluzione della telecamera che varia nel diametro in base alle differenti esigenze. Una particolarità importante da sottolineare è sicuramente il controllo remoto della telecamera dall’esterno, molti sistemi di videoispezione portatili non hanno questa funzionalità e in svariate occasioni si rivela una notevole penalizzazione in quanto non si riesce ad ottenere un risultato soddisfacente.
La versione ARW-808AL, oltre ad avere svariate funzionalità, offre un sistema articolato di ultima generazione con movimentazione da remoto della telecamera in grado di effettuare una movimentazione direzionale a 360° con un angolo di piega di ben 720°, ciò significa poter vedere addirittura all’indietro.
Come funziona? In questo articolo lo vedremo nel dettaglio:
Esamineremo il kit, ne apprezzeremo i vantaggi e scopriremo tante utili informazioni sul suo uso.
Pronti? Iniziamo!
Come funziona e a cosa serve il Boroscopio ARW-808AL
Lo strumento: come è composto

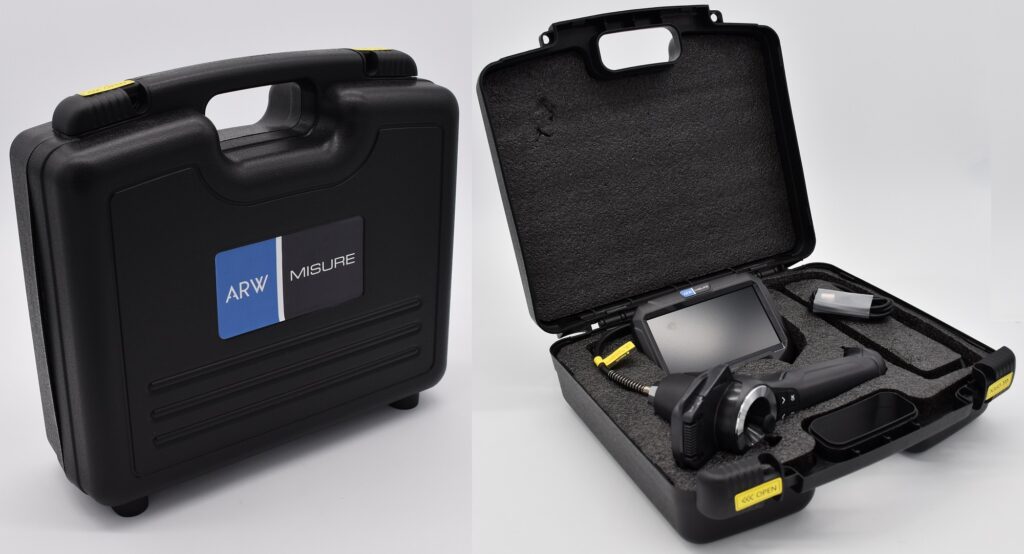

Partiamo con l’illustrazione del prodotto partendo dalla custodia in ABS che, a primo impatto, si presenta solida e robusta con un sistema di chiusura semplice ed efficace, non i soliti gancetti che a volte saltano, ma un sistema a scorrimento meno delicato e più efficiente.
Tutti i componenti all’interno sono posizionati in modo ordinato su degli scomparti sagomati in una spugna sagomata che evita qualsiasi contraccolpo in caso di caduta della valigetta eliminando qualsiasi ripercussione sullo strumento e sugli accessori.
Vediamo il kit di fornitura che è composto da:
- L’impugnatura collegata al cavo telecamera e ai comandi tastiera e Joystick
- Monitor 5”
- Cavo USB per ricarica
- Documentazione cartacea
- Valigetta in ABS
Caratteristiche tecniche e funzioni del Boroscopio ARW-808AL

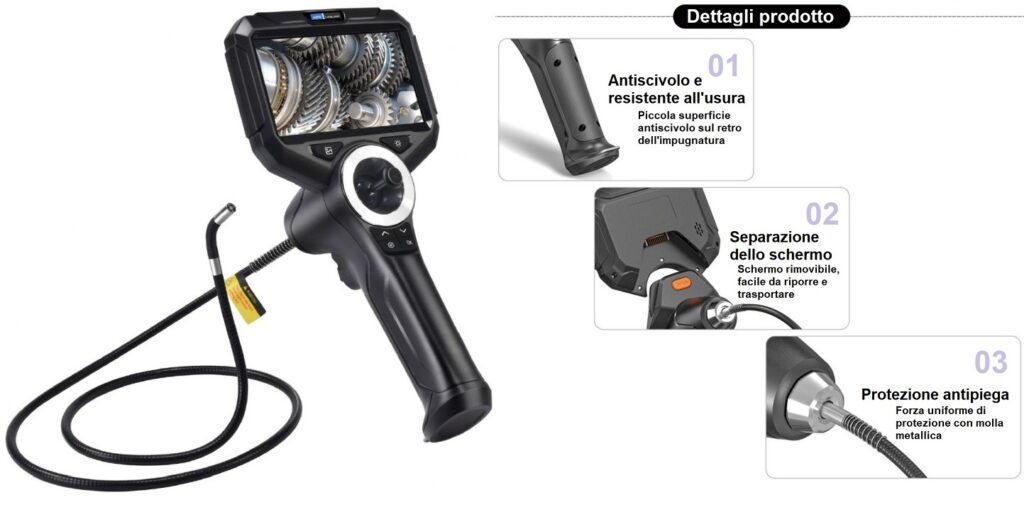

Il Video Endoscopio ARW-808AL è composto da una impugnatura ergonomica con una base gommata antiscivolo con nella parte superiore l’attacco per il monitor ad incastro. Sulla parte frontale troviamo l’aggancio del cavo telecamera flessibile da 6mm con lunghezza di 1 metro e nella parte finale è istallata una micro telecamera HD con una risoluzione di 2 Megapixel (immagini 1920x1080Pixel), numeri del tutto soddisfacenti per ottenere un risultato di qualità in termini di immagini e video.

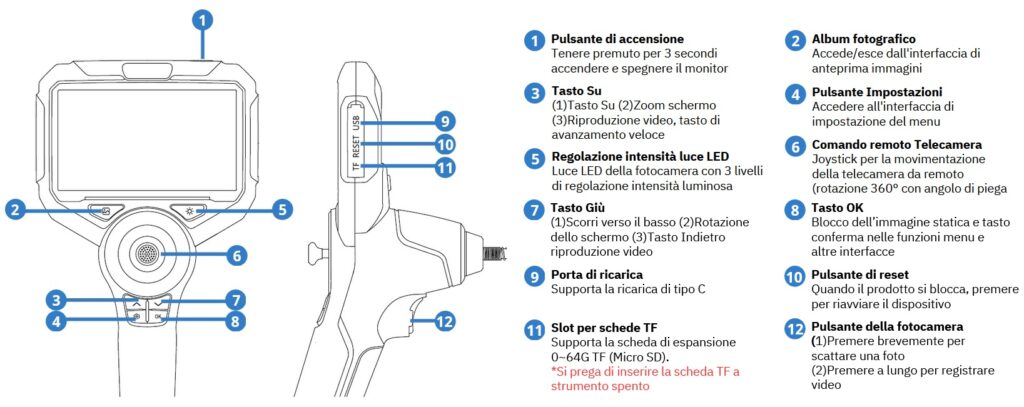

Sulla parte frontale dell’impugnatura troviamo una tastiera posizionata in modo che possa essere azionata direttamente da una sola mano con l’utilizzo del pollice. I comandi sono intuitivi e permettono di accedere velocemente a tutte le funzioni, impostazioni e regolazioni, da notare il solito “grilletto” posizionato sull’impugnatura che consente di effettuare il salvataggio delle immagini e dei video con la semplice pressione senza dover schiacciare altri pulsanti. Nella parte laterale del monitor troviamo l’ingresso per la Micro SD Card (capacità max. 64GB), il connettore USB per la ricarica e, cosa interessante, anche un tasto Reset che troviamo in pochi strumenti. Come sappiamo, i monitor con funzione di registrazione video o immagini possono subire del blocchi o crash di sistema dovuti ad esempio da una SD card difettosa, e in questi casi bisogna intervenire con passaggi di spegnimento e riaccensione. Bene! Con questo tasto si può resettare e ripartire in modo più veloce.
Display e funzioni Video endoscopio ARW-808AL
Il monitor presenta uno schermo molto ampio di 5” separabile dall’impugnatura con una semplice movimentazione ad estrazione. Nella parte inferiore frontale troviamo due tasti, sulla parte destra l’attivazione e regolazione dell’intensità luminosa dei 4 LED posizionati sulla testina della telecamera, mentre sul lato sinistro troviamo il tasto per accedere alla memoria dati con l’archivio delle immagini e dei video salvati che possono essere visionati anche direttamente sul monitor stesso.

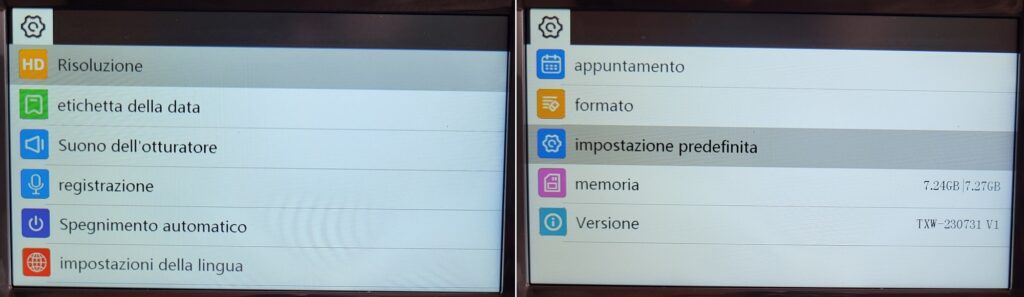

Per accedere al menù di impostazione e configurazione del Boroscopio portatile è sufficiente schiacciare il tasto a forma di ingranaggio (sulla tastiera posta sull’impugnatura e si aprirà una schermata con l’elenco di tutte le funzioni e impostazioni dello strumento:
- Risoluzione: Selezionabile tra tre differenti livelli, 2M 1920x1080, 1M 1280x720, VGS 640x480
- Etichetta della Data: Abilitazione e disabilitazione della data e ora in sovraimpressione su immagini e video salvati
- Suono dell’otturatore: abilitazione e disabilitazione del suono durante il salvataggio di una immagine, simile a quello di una fotocamera digitale
- Registrazione: abilitazione e disabilitazione della registrazione audio durante il salvataggio di un video di ispezione
- Spegnimento automatico: Impostazione di tre differenti modalità di auto-spegnimento (Disattivato/5 minuti/10 minuti)
- Impostazione della lingua: selezione della lingua menù dello strumento (cinese semplificato, giapponese, inglese, coreano, francese, tedesco, italiano, spagnolo, russo e polacco)
- Appuntamento (Data/Ora): Impostazione della data e ora locale che verrà indicata sulle immagini e sui video (con abilitazione della voce menù “Etichetta della Data”)
- Formato (Formattare): permette di formattare la memoria cancellando tutti i dati
- Impostazione predefinita: Consente di effettuare un reset di fabbrica con impostazione all’origine
- Memoria: visualizzazione sul lato destro della schermata della capacità totale della micro SD Card Istallata e della memoria residua
- Versione: Indicazione sul lato destro della schermata del modello e matricola dello strumento
Memoria dati a archivio Videoendoscopio ARW-808AL
Lo strumento è dotato di una memoria dati esterna (Slot per Micro SD Card) che consente di archiviare una quantità elevata di immagini e video in modo semplice e veloce (Massima espansione SD Card 64GB).
Una volta salvati è possibile accedere allo Storage attraverso il tasto posto sotto al monitor sul lato sinistro per visualizzare i dati salvati e procedere alla visione direttamente sul monitor stesso selezionando il file desiderato con i tasti ▲▼ e OK per confermare la selezione. Con i tasti ▼▲ è possibile anche effettuare una riproduzione veloce sia in avanti che indietro con 4 livelli (2X,4X,6X,8X) per facilitare la visione.
E’ possibile inoltre estrarre la Micro SD Card e visionare il contenuto direttamente su un altro Device (monitor, Tv, PC) dotato di un ingresso slot SD Card, una soluzione molto semplice e soprattutto priva di software complessi che costringono a istallazioni di programmi o altro per trasferimento e visione delle immagini e video.
Cavo telecamera e controllo remoto

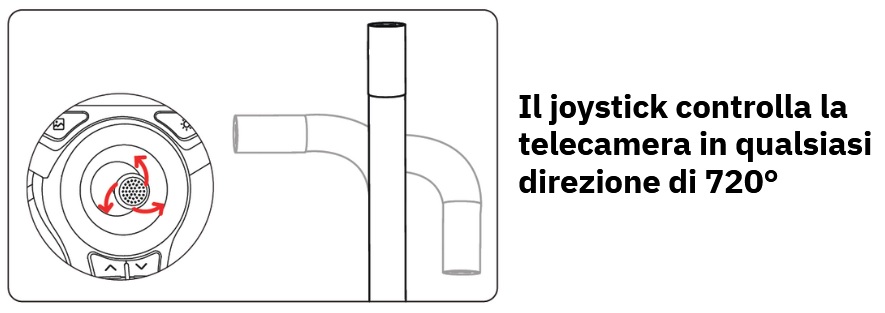

Come accennato all’inizio, questo video Endoscopio è dotato di un joystick che consente di manovrare dall’esterno la testa della telecamera con una movimentazione rotatoria a 360° e un angolo di piega di 720° sufficiente per vedere addirittura all’indietro con una torsione completa. Il comando è molto semplice e facile da azionare direttamente con il pollici o con impugnatura a due dita a seconda delle esigenze, la reattività è particolarmente veloce e questo agevola notevolmente il superamento di eventuali ostacoli o cambi di direzione, curve e raccordi; senza considerare il fatto che possiamo visionare non solo frontalmente ma anche lateralmente e posteriormente.
Monitor separabile
Una soluzione che può rivelarsi interessante e molto utile in alcune situazione. Pensiamo ad delle applicazioni dove dobbiamo raggiungere dei punti complicati assumendo posizioni scomode dove risulterebbe difficile visionare le immagini a monitor o l’ingombro di quest’ultimo creasse delle difficoltà di movimentazione o maneggevolezza. In tutte queste occasioni L’ARW-808AL consente di separare il monitor dall’impugnatura consentendo di operare in totale sicurezza e di visionare le immagini video senza difficoltà.
Alcuni accorgimenti e informazioni utili su questo prodotto:
- Questo Boroscopio articolato non deve essere utilizzato per uso medico o per effettuare esami o controlli su persone o animali.
- Fare particolare attenzione alla micro telecamera posizionata in testa, evitare colpi violenti che potrebbero danneggiarla. Si consiglia di utilizzare una guaina protettiva, anche le versioni termorestringenti posizionandola con un minimo di sporgenza (meno di 1mm per non limitare l’angolo visivo) che offre una ottima protezione. Chiaramente deve essere corta e sottile per non impedire la movimentazione della parte terminale.
- Se la superficie del foro o cavità in cui si inserisce il cavo telecamera, presentasse un livello di rugosità molto elevata, fare attenzione all’inserimento per non danneggiare o graffiare il cavo telecamera che funge anche da isolante impermeabile, eventualmente proteggerlo con una guida o una guaina aggiuntiva
- La sonda della fotocamera non è realizzata con materiali resistenti al calore. Quando si ispeziona un particolare a temperatura elevata, come il motore di un'automobile, assicurarsi che la temperatura nel motore scenda alla temperatura normale.
- Quando non si utilizza, assicurarsi che l'obiettivo e l'unità principale siano puliti e asciutti ed evitare il contatto con oli o qualsiasi sostanza corrosiva o pericolosa.
- Questo prodotto non è un giocattolo, non permettere ai bambini di toccare e utilizzare questo dispositivo.
