28 Febbraio 2019

Strumenti indispensabili per un manutentore Meccanico: Spessimetro ad ultrasuoni

Abbiamo parlato di officine meccaniche e di manutenzione, in questo articolo vedremo nel dettaglio caratteristiche, applicazioni, accorgimenti e vantaggi legati allo spessimetro per materiali ad ultrasuoni

Uno strumento indispensabile e veramente utile, il perché ve lo spiego subito!

Lo spessimetro digitale ad ultrasuoni è lo strumento che ti permette di misurare lo spessore di un materiale metallico e non con il semplice appoggio della sonda sulla superficie. Spiego meglio, significa poter misurare tubazioni, contenitori, serbatoi, lamiere, parti meccaniche di ogni genere senza dover accedere da entrambi i lati.

Quali sono gli accorgimenti che dobbiamo tenere in considerazione per questo strumento:

Le varie tipologie di strumenti in commercio offrono una gamma di misura molto ampia che copre da 0,25 a circa 500mm a seconda della tipologia di strumento e sonda utilizzata. Esistono due macro categorie di prodotto: la versione chiamata “Corrosion” e la versione “Precision”. Per saperne di più

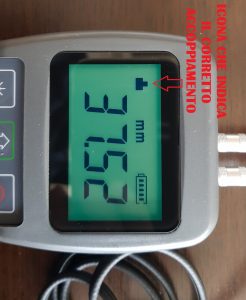

L’utilizzo di un Gel di accoppiamento che va interposto tra la sonda e la superficie di appoggio. Questo liquido, generalmente fornito in dotazione standard allo strumento, permette il passaggio dell’ultrasuono dalla sonda al materiale ed è fondamentale per la misurazione. Nella maggior parte degli strumenti è presente una icona sul display che indica l’esito dell’accoppiamento.

Valutare la possibilità di avere una gestione dati con il relativo software di interfaccia. Spesso le misurazioni eseguite con lo spessimetro ad ultrasuoni vanno fatte sul campo ed avere la possibilità di memorizza, archiviare e una volta rientrati trasferire il tutto, magari con file distinti, sul proprio PC non è cosa da sottovalutare.
La presenza di un blocco di taratura direttamente sullo strumento. Generalmente si trova su quasi tutti gli articoli ma, è bene accertarlo. Questo blocchetto, oltre a servire come riconoscimento della sonda utilizzata, consente di effettuare una calibrazione automatica attraverso una procedura semplice e veloce, senza dover effettuare passaggi lunghi e dotarsi di campioni esterni.di accoppiare la sonda con alcune lè certamente il miglior strumento per la misura di spessori quando sia accessibile una sola faccia del pezzo da misurare.

Assicurati che oltre alla selezione della velocità degli ultrasuoni sottoforma di scelta della tipologia di materiale standard (esempio alluminio, acciaio, rame, ecc.), ci sia anche la modalità di autocalibrazione della velocità utilizzando uno spessore noto campione. Perchè è importante avere anche questa funzionalità? per il semplice fatto che l'impostazione della velocità US standard di un materiale non tiene conto delle diverse leghe di composizione e di conseguenza possiamo riscontrare delle imprecisioni più o meno elevate. Andare ad affinare la velocità degli ultrasuoni utilizzando un campione dello stesso materiale misurato di cui conosciamo esattamente lo spessore, ci consente di avere una massima precisione nella lettura eliminando questo Gap.

Quali sono i vantaggi che possiamo ottenere:

Come abbiamo detto più volte, la misurazione attraverso in semplice appoggio della sonda è un vantaggio importante in termini di tempo e anche di costo considerato che non devono essere sezionate delle parti o perdite di tempo nello smontaggio di particolari per consentire l'accesso da entrambi i lati. Pensiamo alla semplicità di effettuare la misurazioni di una lamiera o coils anche sugli spazi interni e non solo sul bordo, su tubazioni e contenitori con il semplice appoggio della sonda da un solo lato, una miriade di possibilità in svariate condizioni
La misurazione di oggetti piani ma anche raggiati. Basta appoggiare e oscillare leggermente la sonda per ottenere il valore di riferimento esatto, un’operazione molto semplice che non necessità di particolare esperienza. In questo modo la rilevazione del grado di corrosione in tubazioni, pali, cisterne e altro ancora diventa un gioco da ragazzi. Sappiamo benissimo la rilevanza di questo aspetto in termini di sicurezza e manutenzione preventiva
