Molte sono le occasioni in ambito industriale e impiantistico (HVAC) dove si ha la necessità di effettuare misurazioni della velocità e portata di flussi d’aria nell’ottica di verificare, monitorare e collaudare impianti di vario genere, tra cui il settore più importante, ossia il campo della climatizzazione (HVAC).
A tale scopo vengono impiegati varie tipologie di strumenti portatili denominati “Anemometri” che adottano differenti tipologie di funzionamento tra cui il Termo Anemometro a Filo caldo che è senza dubbio il principio di misura più utilizzato nella costruzione di strumenti portatili tra cui possiamo trovare anche i “Balometri”.
Le variabili e le condizioni che caratterizzano la misurazione di un flusso d’aria sono molte, possiamo trovarci di fronte a bocchette, diffusori, oppure canali e condotti, per non parlare di condizioni ostili come la presenza di temperature elevate, umidità eccessiva o impurità e sporcizia all’interno del flusso.
Perché scegliere l’anemometro ARW-911?
Esistono strumenti, come l’anemometro ARW-911 che rappresentano la soluzione ideale per coprire gran parte delle esigenze, si tratta di uno strumento portatile dotato di un sensore a Filo Caldo (Hot Wire) in grado di rilevare velocità, portata e temperatura di un flusso d’aria con caratteristiche uniche. Come funziona? In questo articolo lo vedremo nel dettaglio:
esamineremo il kit, ne apprezzeremo i vantaggi e scopriremo tante utili informazioni sul suo uso. Tutto ciò è spiegato anche alla fine dell'articolo in un video di riepilogo
Lo strumento: come è composto
Il Termoanemometro a filo caldo ARW-911 fin da subito da una sensazione di compattezza e robustezza, l’assemblaggio e le finiture sono molto curate nei dettagli e l’impugnatura è dotata di una parte gommata antiscivolo. Una tastiera completa e ben distribuita coadiuvata da un ampio display lo rendono uno strumento molto flessibile e completo in grado di assolvere al meglio il compito per cui è stato costruito.

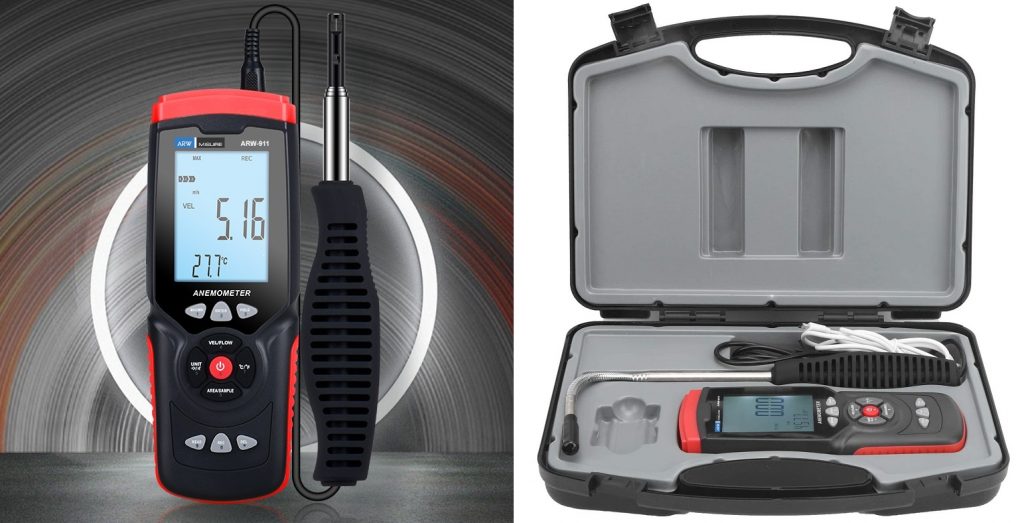

Andiamo a vedere di cosa è composto il kit di fornitura contenuto all’interno di una robusta valigetta in ABS:
- Il corpo dello strumento
- Sonda a filo caldo dotata di asta telescopica estensibile (270mm chiusa, 1000mm completamente estesa) e cavo di collegamento (1mt)
- 3 batterie AAA
- Cavo interfaccia USB (software scaricabile direttamente da sito web)
- Manuale D’uso
Caratteristiche tecniche e funzioni dell’Anemometro ARW-911

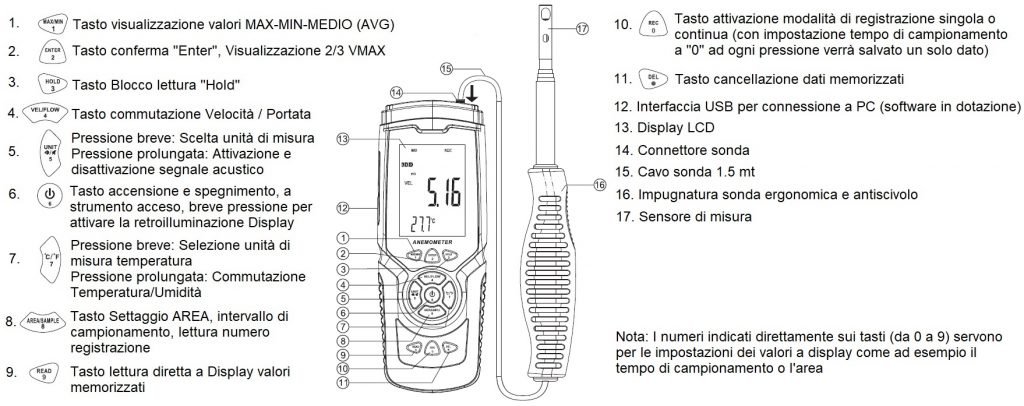

Iniziamo dal corpo dello strumento che si presenta in forma compatta e robusta con una parte gommata antiscivolo sull’impugnatura. Nella parte frontale in alto troviamo l’ampio display retro illuminato, mentre nella parte sottostante c’è la tastiera distribuita in tre posizioni differenti con una logica ben precisa al fine di renderla estremamente semplice e intuitiva. La prima fila è composta da tre tasti funzione per la selezione dei differenti parametri di lettura , tra cui la funzione 2/3VMAX che vedremo in seguito, nella parte centrale, a forma di cerchio sono posizionati i tasti di settaggio e configurazione con in mezzo il tasto di accensione e spegnimento che funge anche da attivazione della retro illuminazione del display. Infine, nella parte bassa troviamo altri tre tasti pertinenti alla registrazione dei dati con funzione di avvio, lettura e cancellazione della memoria, tutto distribuito in modo logico e preciso.
La memoria dati disponibile sull’Anemometro ARW-911 offre due modalità di gestione, una con salvataggio del dato singolo ogni qualvolta si desidera con la semplice pressione del tasto “REC” e la seconda con modalità automatica attraverso l’inserimento di un tempo di campionamento (Sample rate) da 0 a 9999 sec e l’avvio della registrazione. Il tutto facilmente trasferibile a PC con l’utilizzo del software scaricabile gratuitamente dal sito su questo LINK
A completare lo strumento è certamente la componente fondamentale per la misura, ossia la sonda composta da una impugnatura in gomma antiscivolo, un’asta telescopica estensibile in metallo (1000mm completamente estesa) e dai sensori di temperatura e velocità posizionati nella parte terminale e ricoperti con un cappuccio di protezione quando non viene utilizzata.
Il Display
Molto ampio e completo, su un’unica schermata è possibile avere sotto controllo tutti i parametri in modo semplice e veloce, nella riga centrale troviamo l’indicazione della velocità nelle differenti unità di misura commutabili, mentre nella riga inferiore abbiamo il parametro di temperatura. La visualizzazione della portata volumetrica avviene direttamente sul display centrale con indicazione su 4 Digit, nel caso di superamento del valore di misura “9999” verrà indicato a fianco X10, X100, ad indicare il fattore di moltiplicazione. Funzione interessante, la presenza di una barra analogica che offre la visione immediata dell’intensità del flusso classificandola su una scala da 1 a 12
