Come si usa e a cosa serve lo spessimetro ad ultrasuoni Multieco?

Misurare lo spessore di un particolare metallico può essere un gioco da ragazzi, ma allo stesso tempo può portar via molto tempo ed energie se non fatto nella maniera giusta.

Esistono svariati Spessimetri ad ultrasuoni in grado di rilevare lo spessore di un particolare metallico con il semplice appoggio della sonda sulla superficie. Ma! se il campione in esame è dotato di uno strato di vernice o altro rivestimento?

Come misurare lo spessore di un metallo verniciato senza togliere il rivestimento?

Per questa particolare applicazione è necessario utilizzare uno spessimetro ad ultrasuoni multieco, come il modello ARW-N600 dotato della funzione “Thru-Paint” che semplifica notevolmente la vita di chi deve eseguire questa operazione. Come funziona? In questo articolo lo vedremo nel dettaglio:

Esamineremo il kit, ne apprezzeremo i vantaggi e scopriremo tante utili informazioni sul suo uso.

Pronti? Iniziamo!

Lo strumento: come è composto

La prima cosa che ci colpisce è certamente la custodia dello spessimetro ARW-N600, a primo impatto si percepisce una sensazione di solidità grazie ad una struttura molto robusta e ad un sistema di costruzione che garantisce una protezione totalmente impermeabile. Tutti i componenti all’interno sono posizionati in una spugna sagomata che evita qualsiasi contraccolpo in caso di caduta della valigetta evitando qualsiasi ripercussione sullo strumento e sugli accessori.

Cosa troviamo nella valigetta?

• Il corpo del Durometro
• La sonda doppia con tecnologia Multi-eco ( I-E / E-E)
• Un barattolino dosatore di Gel di accoppiamento per ultrasuoni
• Un cavo USB per connessione a PC (Programma software scaricabile direttamente dal sito arwmisure.it)
• 2 batterie AA
• La documentazione cartacea

Caratteristiche tecniche e funzioni dello Spessimetro ad ultrasuoni ARW-N600 Arwmisure.

Iniziamo con l’illustrare il corpo dello strumento in grado di trasmettere già dal primo tocco una sensazione di solidità, dotato di una impugnatura ergonomica, un ampio display e una tastiera frontale con ampi spazi che consentono una facile pressione di ogni tasto senza possibilità di errore.

Nella parte superiore abbiamo l’ingresso per il collegamento della sonda e di fianco troviamo il collegamento USB per la connessione a PC per mezzo del cavetto in dotazione. Il connettore è protetto da polvere e altro da un pratico tappetto in gomma.

Display e funzioni dello spessimetro ARW-N600

Una delle caratteristiche più interessanti, “Il Display” grafico a colori retroilluminato, facile da leggere in qualsiasi condizione di luce e soprattutto consente di avere tutte le informazioni sempre sotto controllo in un’unica schermata con le seguenti indicazioni:

• Modalità di misura P-E / E-E, Pulse-echo per una misurazione su superfici standard senza rivestimento, Echo-Echo, chiamata anche funzione Thru-Paint che permette di eliminare il primo echo di ritorno del rivestimento per avere solamente lo spessore del materiale (substrato)
• Tipologia della sonda collegata, oltre alla sonda standard “P5EE” doppia tecnologia, sono disponibili altre tipologie di trasduttore per applicazioni differenti

• Indicazione della velocità degli ultrasuoni impostata
• Livello di carica batteria
• Unità di misura selezionata
• Orario
• Valore misurato nella parte centrale dello schermo
• Visualizzazione dei parametri di misura in caso di selezione modalità di misura “SCAN” e “DIFF”. Nella modalità SCAN viene indicato il valore max e min, mentre nella modalità DIFF viene indicato il valore nominale e lo scostamento
• Indicazione del file di memoria selezionato e della posizione del valore salvato
• Nella parte in basso del display ci sono tre voci che vengono attivate dai tre tasti funzione sottostanti. La voce “Stampa” è sostituita da “velocità” nella fase iniziale prima delle misurazioni per velocizzare l’impostazione prima di effettuare misurazioni. La funzione “Stampa” viene attivata solamente per la trasmissione Bluetooth ad una stampante esterna

Menù e caratteristiche Spessimetro ARW-N600

Primo fra tutti possiamo dire che questo strumento è dotato di un menù interno in lingua italiana che favorisce l’utente nella scelta delle funzioni e nell’impostazione dello spessimetro.

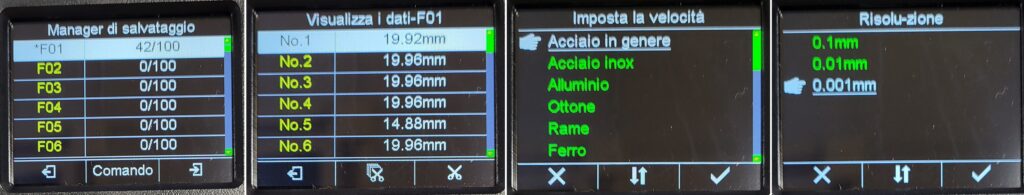

Attraverso il menù possiamo effettuare tutte le impostazioni e settaggi dello spessimetro scorrendo le varie voci.

Le caratteristiche che vale la pena sottolineare sono:

• L’impostazione della velocità degli ultrasuoni che oltre ad una impostazione manuale con il cambio del valore  manuale, consente anche di avere una selezione di materiali preinserita per velocizzare la scelta, ben 22 tipologie di materiali precaricati

• La Memoria dati che si suddivide in ben 100 gruppi di dati con 100 valori ciascuno. Ciò significa che possiamo selezionare file separati per archiviare misurazioni su applicazioni differenti per poi poterle trasferire comodamente ad un PC utilizzando il cavo in dotazione e il software dedicato scaricabile direttamente dalla scheda prodotto sul sito arwmisure.it.
• La risoluzione che può essere estesa fino a 0.001mm. Anomalo per questa tipologia di spessimetro ad ultrasuoni con tecnologia a sonda doppia, generalmente la risoluzione selezionabile è di 0.1 e 0.01mm, mentre sullo spessimetro ad ultrasuoni ARW-N600 si possono selezionare tre risoluzioni (0.1, 0.01, 0.001mm). Questo per sottolineare che offre una marcia in più in termini di affidabilità e precisione.

Cosa c'è da sapere su questo spessimetro ad ultrasuoni ARW-N600

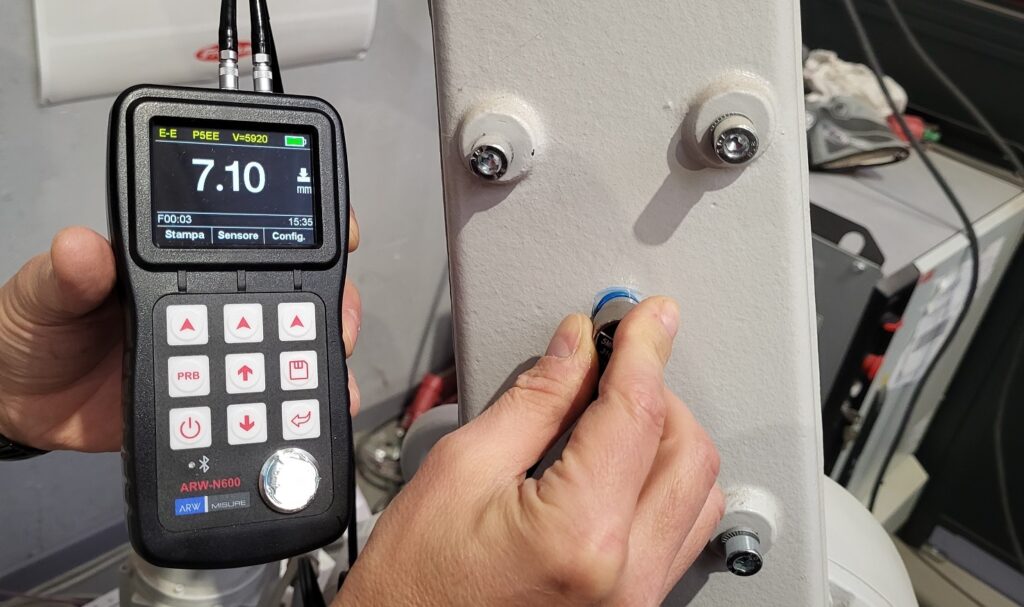

Una piccola parentesi è doverosa per segnalare la funzione più importante di questo Spessimetro ad ultrasuoni; La sua funzione Thru-Paint o modalità di misura E-E (echo-echo) che consente di misurare, attraverso una sonda specifica “P5EE” in dotazione standard, il solo spessore del substrato metallico eliminando lo strato del rivestimento. Questa modalità di misura, impostabile direttamente da menù, è certamente indispensabile in alcune applicazione dove risulta necessario rilevare lo spessore, la corrosione o l’assottigliamento di un particolare, sia esso una tubazione, un serbatoio o altro che è dotato di una strato di rivestimento protettivo (vernice o altro) che non può essere rimosso.

Cosa succede se misuriamo lo spessore di un particolare rivestito con un normale spessimetro ad ultrasuoni privo di questa funzionalità?

Per saperne di più

Ahh… Dimenticavo! Una notifica importante, Lo strumento è dotato di un semplice, ma pratico software per la gestione e l’archiviazione dei dati.

Date un’occhiata a questo video
