Il primo metodo di controllo non distruttivo è senza dubbio l’esame visivo “VT” e viene eseguito solamente con l’utilizzo dei soli occhi coadiuvati da eventuali dispositivi di ingrandimento (lenti, endoscopi, boroscopi, microscopi, telecamere, droni, ecc…) o di illuminazione senza alterare o modificare in alcun modo il materiale o l’oggetto testato.
Sembra un esame semplice all’apparenza, ed invece si rivela un metodo estremamente importante e complesso in grado di risolvere tanti problemi a supporto degli altri metodi CND superficiali e volumetrici citati negli altri articoli presenti su questa guida (vedi fine articolo). C’è una netta differenza tra guardare e osservare un particolare ad occhio nudo con la consapevolezza di quello che si sta cercando. Possiamo fare un paragone strano ma intuitivo come quello della professione medica dove, pur avendo a disposizione apparecchiature sofisticate, con il semplice esame visivo effettuato da personale qualificato e competente, è possibile effettuare diagnosi e risolvere problemi.

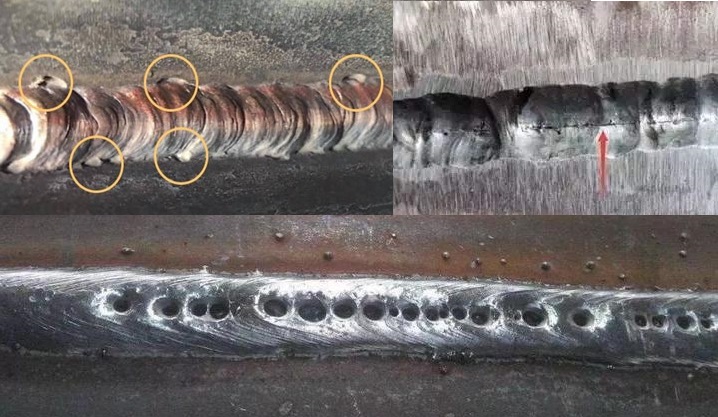

Possiamo affermare che il metodo visivo “VT” è fondamentale come primo controllo non distruttivo per valutare la qualità e integrità delle materie prime e dei prodotti finiti o semilavorati al fine di ottenere una diagnosi delle caratteristiche morfologiche della superficie e di eventuali difetti metallurgici e strutturali e cosa importante, può essere applicato a qualsiasi manufatto, lavorazione o materiale, senza alcuna distinzione di tipologia o composizione.
Esame visivo CND “VT”: in cosa consiste e come si esegue
Naturalmente, come per qualsiasi altro metodo CND, le competenze e la formazione dell’operatore sono indispensabili per assicurare una corretta valutazione e ottenere un risultato accettabile. A questo proposito ci sono enti preposti in grado di effettuare la formazione necessaria in accordo alle normative internazionali UNI EN 473:2008 / ASNT e UNI EN ISO 9712:2005.

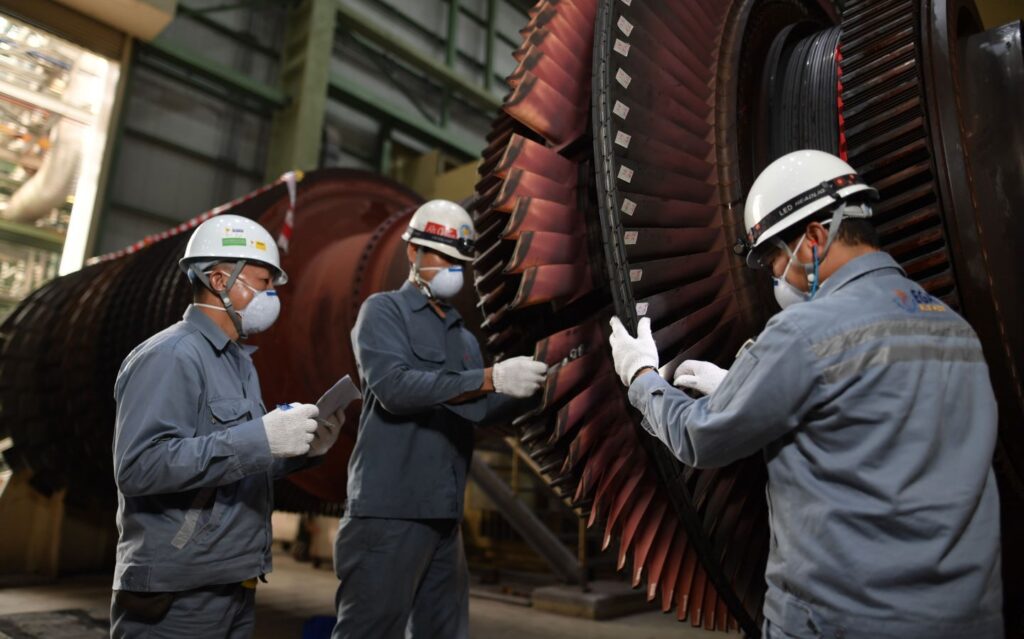

Il controllo CND con il metodo visivo inizia con l’osservazione attenta ad occhio nudo cercando di esplorare ogni particolare della superficie in modo accurato e selettivo al fine di catturare ogni piccolo dettaglio, segno o variazione di colore presente nell’area in esame. Sembra una banalità, invece non lo è ed è essenziale esercitarsi cercando di spostarsi nei vari punti mantenendo fisso lo sguardo su aree ben delineate acquisendo la capacità di identificare e riconoscere eventuali anomalie e difetti. Per rafforzare l’esame ed ottenere dei risultati più efficaci è possibile avvalersi di sistemi di ingrandimento o illuminazione in grado di migliorare la qualità visiva.
La fase più importante dell’ispezione visiva è senza dubbio l’interpretazione di un eventuale anomalia o difetto riscontrato. E’ fondamentale osservare con attenzione e avvalersi del supporto di altri metodi CND e della relativa strumentazione necessaria per approfondire quanto rilevato per ogni successiva valutazione e intervento risolutivo.
L’esame visivo, come abbiamo detto più volte, viene utilizzato per effettuare controlli superficiali e dimensionali e possiamo suddividerlo in due macro categorie:
Controlli visivi diretti: in tutti i casi dove è possibile vedere l’area in esame con gli occhi, sia ad occhio nudo che con l’ausilio di strumenti di ingrandimento, specchi o calibri per misure dimensionali.

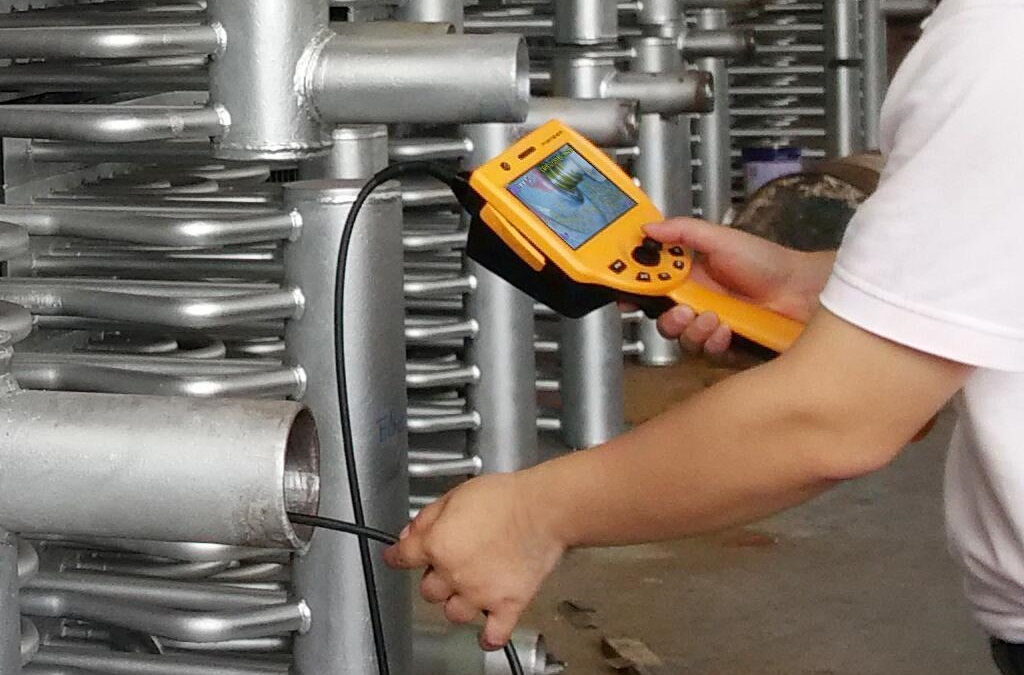

Controlli visivi indiretti “Remoti”: In tutti i casi dove l’area in esame non è visibile direttamente con gli occhi, ma si deve utilizzare degli strumenti alternativi per accedere e visualizzare la superficie o l’oggetto come ad esempio, telecamere, endoscopi, boroscopi, droni e altre apparecchiature in grado di offrire un metodo per raggiungere l’area e offrire una risoluzione equivalente o maggiore dell’occhio umano.
